En struktureret tilgang fra visuel inspektion og reverse engineering til avanceret signalanalyse.
For at kunne åbne og reparere elektriske apparater skal du have den rette selvtillid. Denne selvtillid bør komme fra viden og erfaring.
Hvis du forsøger at pille ved elektriske apparater, der ikke matcher dit videns- og færdighedsniveau, kan det hurtigt blive farligt. Hvis du ved, hvad du gør, kan du få stor succes (og masser af sjov) med at reparere mange forskellige ting.
Når du reparerer et elektronisk eller elektrisk apparat, kan du arbejde med energimængder, der kan være skadelige eller ligefrem livsfarlige. Mange mennesker er blevet forbrændt eller dræbt af elektricitet under reparationsarbejde – det er ikke en teoretisk fare!
Det kan også være farligt for brugeren, hvis et apparat er repareret forkert. Apparatet kan give elektrisk stød eller forårsage brand.
Men mist ikke modet. Du kan hurtigt lære, hvad der er ufarligt. Det tager længere tid at lære, hvordan man arbejder på farlige apparater.
I det følgende vil jeg ridse de forskellige områder op, som jeg vil dække i fremtiden, og give dig en idé om, hvad der er vigtigt.
Dette er sandsynligvis det vigtigste punkt. Hvis du ikke ved, hvad du har med at gøre, kan du ikke vurdere det korrekt. Apparater kører på forskellige strømkilder og kan arbejde med forskellige energiniveauer. De kan variere fra det fuldstændig harmløse (legetøj med batterier) til det ekstremt farlige (mikrobølgeovne). Det er afgørende for et sikkert arbejde, at du kan skelne mellem disse og tage de rette forholdsregler.
For at hjælpe dig i gang: Hvis apparatet kører på batterier eller en strømforsyning (omkring < 40V), er det som regel sikkert at arbejde på – selv når der er spænding på.
Undtagelsen er apparater med store kondensatorer, som kan være ladet op og give stød. Eksempler på dette er kamerablitze eller hjertestartere. Hvis apparatet kører direkte på lysnettet (230V), bør du aldrig tænde for det, mens det er åbent, medmindre du virkelig ved, hvad du gør. Vær særligt forsigtig med store kondensatorer. De kan holde på en farlig elektrisk ladning i flere dage!
Til mange elektroniske reparationer behøver du ikke at vide alt for meget om elektronik og elektricitet. Du kan sagtens udskifte et batteri, hvis du har bestilt den rigtige reservedel, helt uden at vide noget om spænding eller elektrisk ladning.
Når det gælder sikkerhed, er en vis grundviden dog essentiel. Du skal vide, ved hvilke spændinger det begynder at blive farligt. Alt over 50V AC (vekselstrøm) eller 120V DC (jævnstrøm) anses for at være farligt – bare husk 40V (for at have en sikkerhedsmargin), så er du på den sikre side.
Det er også vigtigt at forstå strømstyrke og effekt, samt hvordan alle disse værdier hænger sammen.
En god arbejdsproces er afgørende for altid at være i sikkerhed. Hvad meners med det? Hvert eneste skridt, du tager, eller de vaner, du har, når du reparerer noget, er en del af din reparationsproces. Disse trin kan hjælpe dig med at fejlsøge, adskille, samle og forblive sikker.
Som et banalt eksempel: Hvis du har en lille beholder til alle skruerne, er de altid det samme sted, bliver ikke væk og kan ikke forårsage en kortslutning inde i et apparat.
Jo farligere apparatet er, desto vigtigere bliver processen. For de apparater, du lægger ud med at reparere, er det nok, at du ikke håndterer batterier forkert (undgå at stikke huller i dem eller kortslutte dem) samt passer på kondensatorer.
Hvis du vil åbne et lille batteridrevet legetøj, kan du sagtens gøre det sammen med dine børn på stuegulvet. Du mister nok en skrue, men der sker ikke noget alvorligt. Til den slags apparater er det ikke nødvendigt med en særlig arbejdsplads.
Hvis du derimod vil reparere apparater, der bruger strøm fra lysnettet, kræves der ordentlige forhold. God belysning, tørre omgivelser og uforstyrret arbejde er meget vigtigt. Du bør også bruge en stikkontakt, der er beskyttet af et HPFI-afbryder (fejlstrømsafbryder).
Uanset alt det ovenstående bør du altid have respekt for elektricitet. Den er usynlig, og der kan hurtigt ske ulykker. Hvis du er i tvivl om noget, så læn dig tilbage, find computeren frem og søg efter det, du vil gøre, på internettet.
Lineære strømforsyninger er simple, men robuste. De består typisk af en transformator, en ensretterbro, glatningskondensatorer og en regulator.
Typiske fejl: Defekte sikringer, kortsluttede dioder i ensretterbroen, udtørrede elektrolytkondensatorer (giver meget rippel/brum) eller afbrudte regulatortransistorer (f.eks. LM78xx eller 2N3055).
• Mål AC-spændingen på transformatorens sekundærside.
• Mål DC-spændingen over de store glatningskondensatorer. Den skal være stabil.
• Mål ind- og udgangsspænding på regulatoren.
Switchmode-strømforsyninger arbejder med høje frekvenser og livsfarlige spændinger (ca. 325V DC på primærsiden i et 230V system).
Typiske fejl: Kortsluttet switching-transistor (MOSFET), udtørrede opstarts-kondensatorer, defekt optokobler eller kortsluttede Schottky-dioder.
• Mål primærsiden (PAS PÅ!): Tjek for ca. 325V DC.
• "Hikkende" PSU: Tjek Schottky-dioder på sekundærsiden eller opstartskondensator.
• Feedback-fejl: Tjek optokobler eller spændingsreference (TL431).
Klassiske analoge forstærkere (Klasse A eller AB) fejlsøges ofte sektionsvis.
Typiske fejl: DC-spænding på udgangen, defekte udgangstransistorer, slidte/støjende potentiometre og defekte relæer.
• PSU: Tjek de symmetriske forsyningsskinner.
• Poweramp: Mål DC-spændingen før udgangsrelæet. Den skal være tæt på 0V.
• Preamp: Brug signal-tracer eller oscilloskop med f.eks. 1 kHz sinus.
Klasse D forstærkere arbejder ved at modulere lydsignalet til et højfrekvent PWM-signal, som filtreres i et LC-lavpasfilter.
Typiske fejl: Kortsluttede udgangs-MOSFETs, defekt Klasse D driver-IC, brændte spoler i LC-udgangsfilteret.
• Mål MOSFETs: Mål dem uden strøm for kortslutning (Source til Drain).
• LC-Filter: Tjek filterspolerne for tegn på overophedning.
• Driver-IC: Tjek PWM-signal på indgangen af filteret.
DC-motorstyringer (f.eks. til PWM eller H-broer) kontrollerer jævnstrømsmotorer.
Typiske fejl: Brændte H-bro MOSFETs/IGBTs, defekte friløbsdioder (flyback) samt manglende gate-drivspænding.
• H-bro test: Test de four primære MOSFETs.
• Friløbsdioder: Tjek dioder over transistorerne.
• Styresignal: Kontroller at PWM-signalet når frem til gaten.
AC styringer (frekvensomformere) ensretter AC-netspændingen til en DC-mellemkrids og danner en ny trefaset AC-spænding.
Typiske fejl: Defekt IGBT-modul, udtørrede kondensatorer, defekte strømsensorer og fejl i kontrolkortet.
• Mål IGBT-modulet (statisk): Mål fra DC til udgangsfaser med diodetester.
• DC-mellemkreds: Mål spændingen på DC-bussen under drift.
Disse kredsløb benytter en CC/CV-profil for at oplade Lithium-ion batterier sikkert.
Typiske fejl: Knækkede ledninger, defekt ensretterdiode, defekte balancerings-MOSFETs eller celler i ubalance.
• Mål laderens udgang: Tjek maksimal spænding (f.eks. 42,0V).
• Kommunikation/BMS: Tjek dataforbindelsen for brud.
• Batteri-afvisning: Tjek om cellegrupper er dykket under minimumsgrænsen.
Temperaturstyringer består typisk af en sensor (PT100, NTC), et komparatorkredsløb og et udgangsrelæ/SSR.
Typiske fejl: Defekt temperaturføler, brændte relækontakter, defekt TRIAC/SSR eller svigt i forsyningsspændingen.
• Test sensoren: Frakobl sensoren og mål modstanden.
• Test udgangen: Mål spændingen over relæspolen eller indgangen på SSR'en.
Et voltmeter måler den elektriske spændingsforskel (det elektriske "tryk") mellem to punkter i et kredsløb og angives i Volt (V) eller millivolt (mV).
Hvor en strømmåling (Ampere) svarer til at tælle vanddråberne inde i røret, svarer en spændingsmåling (Volt) til at måle trykforskellen mellem to steder på et vandrør – f.eks. før og efter en hane. Du skal derfor ikke skære røret over; du skal blot røre ved de to punkter udefra.
Trin-for-trin: Sådan forbinder og måler du korrekt
For at måle spænding skal du beholde kredsløbet intakt og tænde for strømmen.
Voltmeteret "lytter" blot til kredsløbet uden at forstyrre det.
Forbind testledningerne rigtigt (Terminaler):
Den sorte ledning skal altid sidde i COM (Common/Stel).
Den røde ledning skal sidde i V/Ω-bøsningen (den port, der bruges til volt, modstand og dioder).
Indstil drejeknappen efter strømtype (AC vs. DC):
DC (V⎓ / Jævnspænding): Vælg dette til batterier, solceller, strømforsyninger (f.eks. USB-ladere)
og elektroniske logikkredsløb (f.eks. Arduino).
AC (V~ / Vekselspænding): Vælg dette til stikkontakter i huset, transformatorudgange og generatorer.
Vælg det rigtige måleområde (Range):Hvis dit multimeter har manuelt områdevalg,
skal du starte på det højeste spændingsområde (f.eks. 600V eller 250V),
hvis du er usikker.Når du har foretaget den første måling,
kan du skrue drejeknappen ned på et lavere område for at få flere decimaler og en mere præcis måling.
(Har du et "Auto-range" multimeter, klarer apparatet dette selv).
Forbind i parallel (Rør ved punkterne):
Lad kredsløbet være tændt og fuldt samlet.
Sæt de to testspidser direkte på de to punkter eller over den komponent (f.eks. en pære eller modstand),
du vil måle spændingsfaldet over.
Aflæs displayet: Multimeteret viser nu spændingen i realtid.
⚡ Sikkerhed: Beskyt dig selv og udstyret
Selvom spændingsmåling generelt er mindre risikabelt for selve apparatet end strømmåling,
er det her, risikoen for personskade er størst, hvis du måler på høje spændinger (som 230V i stikkontakten).
Hold fingrene sikkert placeret: Alle testpinde har en lille plastikforhøjelse (et fingerværn).
Sørg for altid at holde dine fingre bag fingerværnet.
Hvis dine fingre smutter ud på selve metalspidsen under en måling i en stikkontakt, får du et livsfarligt elektrisk stød.
Høj indre modstand (Hvorfor det er sikkert for apparatet):
Et voltmeter er designet til at have en ekstremt høj indre modstand (ofte mange millioner Ohm).
Det betyder, at der næsten ikke løber noget strøm ind i apparatet under målingen.
Du kan derfor aldrig kortslutte et batteri eller en komponent ved at måle spænding over den.
Pas på "Strøm-fælden": Den farligste situation opstår,
hvis du glemmer, at din røde ledning stadig sidder i 10A-eller mA-bøsningen fra en tidligere strømmåling, og du derefter forsøger at måle spændingen i en stikkontakt.
Fordi strømbøsningen har nul modstand, vil du skabe en eksplosiv kortslutning direkte i stikkontakten.
Tjek altid dine terminaler, før du måler spænding!
💡 Huskeliste til fejlfinding
Viser displayet et minus-tegn (f.eks. -12.0 V)? Ved DC-måling betyder det blot, at du har byttet om på polariteten.
Den røde spids rører ved minus, og den sorte rører ved plus. Du kan blot bytte om på pindene for at få en positiv værdi.
Viser displayet "OL" eller "1" helt til venstre? Det betyder "Overload" (Overbelastning).
Spændingen, du måler på, er højere end det område, du har indstillet drejeknappen til.
Drej straks knappen op på et højere spændingsområde.
Et amperemeter måler den elektriske strømstyrke (antallet af elektroner, der passerer pr. sekund) og angives i Ampere (A) eller milliampere (mA). Hvor en spændingsmåling (Volt) svarer til at måle trykket på en vandslange udefra, svarer en strømmåling (Ampere) til at sætte en vandmåler ind midt i slangen. Vandet skal igennem måleren for, at det kan tælles. Derfor kræver strømmåling en helt anden tilgang end spændingsmåling.
Trin-for-trin: Sådan forbinder du udstyret korrekt
For at måle strøm skal du bryde kredsløbet fysisk og tvinge strømmen til at løbe igennem dit multimeter.
Disse tre målefunktioner er fundamentet for enhver fejlfinding på komponentniveau. Før du overhovedet drejer omskifteren på dit multimeter, skal du kende hovedregel nummer 1: Kredsløbet skal være 100% strømløst, og alle kondensatorer skal være afladede! Hvis der er ekstern spænding på printet, vil multimeteret måle forkert, og i værste fald risikerer du at brænde instrumentets indbyggede strømkilde eller sikring af.
A. Ohmmeter (Modstandsmåling): Kunsten at isolere komponenten
Et ohmmeter fungerer ved, at multimeteret sender en lille, kendt målestrøm ud gennem den røde probe og måler, hvor meget spænding der tabes over komponenten, inden strømmen vender tilbage til den sorte probe. Ud fra Ohms lov beregner apparatet modstanden (R = U / I).
B. Kontinuitetstest ("Bipperen"): Hurtig sporing af forbindelser og kortslutninger
Kontinuitetstesteren er teknikkerens bedste ven til hurtig grovsortering, fordi du ikke behøver at kigge på multimeterskærmen – du skal blot lytte.
C. Diodetest: Afslør defekte halvledere
En diode fungerer som en elektrisk ensretterventil: Den tillader kun strøm at løbe i én retning. Da en diode ikke har en lineær modstand, kan du ikke bruge et almindeligt ohmmeter til at teste den. Du skal bruge den dedikerede diodetest-funktion, som sender en strøm igennem dioden, der er høj nok til at overvinde komponentens spændingsbarriere, og måler det fremadrettede spændingsfald i Volt.
Et analogt oscilloskop er et af de mest kraftfulde værktøjer til fejlfinding på elektronisk udstyr. Da det tegner spændingsændringer over tid i realtid direkte på en billedrørsskærm (CRT) ved hjælp af en elektronstråle, giver det en øjeblikkelig, ufiltreret visning af signalets sande natur – uden den digitale forsinkelse eller de "aliasing"-fejl, man kan opleve på digitale oscilloskoper. For at kunne bruge instrumentet effektivt og sikkert til fejlfinding, skal du mestre fire kritiske områder: prober/sikkerhed, indgangskobling, trigger-systemet og den grundlæggende signalopsætning.
A. Prober, dæmpning og den livsfarlige stelforbindelse
Før du overhovedet tænder for oscilloskopet, skal du forstå dets prober. En forkert forbindelse kan i værste fald ødelægge oscilloskopet, det udstyr du måler på, eller give dig elektrisk stød.
Den fælles jordfælde (Kortslutningsrisiko): Krokodillenæbbet (stelledningen) på oscilloskopets probe er internt forbundet direkte til oscilloskopets kabinet, som via strømstikket er forbundet til lysnettets jord (PE).
Regel nummer 1: Sæt kun stelklemmen til kredsløbets absolutte nulpunkt (GND / 0V).
Faren: Hvis du sætter stelklemmen på et punkt i kredsløbet, hvor der er en spænding (f.eks. efter en ensretterbro eller på kollektoren af en transistor), skaber du en direkte kortslutning fra dette punkt, gennem proben, ned i stikkontaktens jord. Dette resulterer i smeltede komponenter, ødelagte prober og potentielt gnister.
Fejlfindingstip: Hvis du skal måle på kredsløb uden fælles jord (f.eks. strømforsyninger på primærsiden), skal apparatet, der testes, forsynes gennem en skilletransformer (isolation transformer).
Probe-dæmpning (1x vs. 10x): De fleste prober har en omskifter mellem 1x og 10x.
10x indstillingen (Anbefales næsten altid): Dæmper signalet med en faktor 10, hvilket betyder, at oscilloskopet "ser" 1/10 af spændingen (du skal huske at gange dit resultat på skærmen med 10, medmindre oscilloskopet gør det automatisk). 10x øger probens indgangsimpedans markant (typisk til 10 MΩ), hvilket forhindrer, at selve oscilloskopet belaster og ændrer signalet i det følsomme kredsløb, du fejlsøger på.
1x indstillingen: Bruges kun til ekstremt svage signaler (f.eks. mikrovolt eller lavfrekvent støj), men belaster kredsløbet meget mere (1 MΩ) og har begrænset båndbredde.
B. Input Coupling (Indgangskobling): Vælg det rette vindue til signalet
Hver kanal på oscilloskopet har en omskifter med tre indstillinger: GND, DC og AC. Disse styrer, hvordan signalet lukkes ind i apparatets forstærker.
GND (Ground): Afbryder det eksterne signal internt i oscilloskopet og kortslutter indgangen til internt stel. Anvendelse under fejlfinding: Bruges til at definere og se, hvor din nul-linje (0V reference) befinder sig på skærmen. Du bruger lodret-positioneringsknappen (Vertical Position) til at placere linjen på en vandret streg midt på skærmen, så du har et udgangspunkt at måle ud fra.
DC (Direct Current / Jævnstrømskobling): Lukker hele signalet igennem – både jævnspænding (DC) og vekselspænding (AC). Anvendelse under fejlfinding: Dette er standardindstillingen. Her ser du signalets absolutte spændingsniveau. Hvis du måler på en digital chip, vil du se signalet springe mellem f.eks. 0V og 5V.
AC (Alternating Current / Vekselstrømskobling): Indsætter en intern kondensator i serie med indgangen. Denne kondensator blokerer for alle DC-spændinger og lader kun dynamiske ændringer (AC) passere. Anvendelse under fejlfinding: Uundværlig til at finde fejl i strømforsyninger (rippel-måling). Hvis du har en 12V DC forsyningslinje, der mistænkes for at være ustabil, vil DC-indstillingen blot vise en streg oppe ved 12V. Skifter du til AC, fjernes de 12V helt, og du kan skrue helt op for følsomheden (f.eks. til 5mV pr. tern) for at zoome ind og afsløre, om der gemmer sig højfrekvent støj eller 50/100 Hz brum (rippel) på linjen, hvilket indikerer defekte elektrolytkondensatorer.
C. Trigger-systemet: Få billedet til at stå fuldstændig stille
Et analogt oscilloskop tegner konstant signalet fra venstre mod højre. Hvis signalet ændrer sig hurtigt, vil skærmen blot vise et uforståeligt flimmer af streger. Triggeren er den mekanisme, der fortæller strålen: "Vent med at tegne, indtil signalet opfører sig nøjagtigt, som jeg har bedt om."
Trigger Level (Triggerniveau): Denne drejeknap bestemmer, ved hvilken specifik spænding (højde på skærmen) oscilloskopet skal starte sin aftegning. Hvis dit signal svinger mellem 0V og 5V, og dit trigger-level er sat til 7V, vil oscilloskopet aldrig trigge, og skærmen forbliver tom (eller flimrer). Du skal justere knappen, indtil spændingsniveauet skærer igennem dit signal – så fastlåses kurven øjeblikkeligt på skærmen.
Trigger Slope (+ / -): Bestemmer om der skal trigges på en stigende flanke (når signalet bevæger sig nedefra og op) eller en faldende flanke (når signalet går oppefra og ned). Ved fejlfinding af digitale ure eller pulser er dette afgørende for at se præcis, hvornår en omskiftning sker.
Trigger Mode (Auto vs. Normal): AUTO: Oscilloskopet tegner en linje, selvom der ikke er et triggersignal. Praktisk til at finde signalet i starten. NORM (Normal): Skærmen opdateres kun, når betingelserne for triggeren er opfyldt. Hvis signalet forsvinder, bliver skærmen sort. Dette er genialt til fejlfinding af periodiske fejl eller enkelte pulser (f.eks. et reset-signal), da du visuelt kan fange det øjeblik, fejlen opstår.
Trigger Source: Vælg hvilken kanal (f.eks. CH1 eller CH2), oscilloskopet skal synkronisere efter. Sørg altid for, at den er sat til den kanal, hvor du rent faktisk har dit hovedsignal forbundet.
D. Trin-for-trin procedure for fejlsøgning af et ukendt signal
Når du står over for et elektronisk apparat, der ikke virker, og du skal foretage din første måling, følges denne praksisprocedure:
Forberedelse: Sæt proben til 10x. Tænd oscilloskopet og lad det varme op i et minut.
Nulstilling (Find strålen): Sæt indgangskoblingen til GND. Sæt Trigger Mode til AUTO. Juster Vertical Position og Horizontal Position, indtil du ser en skarp, vandret streg midt på skærmen. Dette er din 0V-reference.
Forbindelsen: Monter probens stelklemme på kredsløbets jord (GND). Placer probespidsen på det testpunkt, du vil undersøge.
Signalopsætning: Skift indgangskoblingen fra GND til DC.
Skalering (Få signalet i rammen): Juster VOLTS/DIV (lodret akse), indtil signalet fylder størstedelen af skærmen i højden uden at gå ud over kanterne. Juster TIME/DIV (vandret akse/tidsbase), indtil du kan se et par hele perioder af signalet (hvis det er periodisk). Hvis stregen bevæger sig for hurtigt, skrues tidsbasen ned (f.eks. til millisekunder eller mikrosekunder).
Stabilisering: Hvis signalet flimrer eller løber hen over skærmen, justeres Trigger Level, indtil kurven står fuldstændig krystalstråle-stille.
Analyse: Aflæs værdierne. Tæl antallet af tern (divisions) lodret for at finde spændingen (husk at gange med volt/div-indstillingen og probens 10x faktor). Tæl ternene vandret for at beregne periodetiden (T) og dermed frekvensen (f = 1/T). Stemmer signalet overens med diagrammets anvisninger? Hvis ikke, har du lokaliseret fejlområdet.
Hvor det analoge oscilloskop tegner spændingen i realtid med en elektronstråle, fungerer et digitalt lagringsocilloskop (DSO) ved lynhurtigt at tage digitale stikprøver (samples) af signalet via en analog-til-digital konverter (ADC). Disse data gemmes i en intern hukommelse og behandles af en processor.
For en servicetekniker giver en DSO enorme fordele: Du kan fastfryse signaler på skærmen, fange lynhurtige fejlhændelser, der kun sker én gang, og lade oscilloskopet udregne præcise måleværdier automatisk. For at udføre servicearbejde effektivt skal du mestre de tre vigtigste DSO-discipliner: probekalibrering, singleshot-fangst og automatiske målinger.
A. Probe-kalibrering og frekvenskompensering (10x)
En af de mest almindelige årsager til fejldiagnosticering under servicearbejde er en ukalibreret probe. Hvis proben ikke er afstemt til oscilloskopets indgangskapacitet, vil du se forvrængede signaler – især ved firkantbølger og digitale signaler.
Hvorfor altid 10x? Sæt næsten altid din probe til 10x (og husk at fortælle oscilloskopets kanalmenu, at du bruger en 10x probe). Dette øger modstanden mod kredsløbet til 10 MΩ og beskytter samtidig DSO'ens følsomme indgang mod overspænding.
Proceduren for kompensering:
Forbind probespidsen til oscilloskopets indbyggede kalibreringsterminal (typisk mærket med et firkantsymbol og teksten Probe Comp eller CAL). Forbind også stelklemmen til kabinets jordterminal ved siden af. Tryk på Autoset-knappen (eller indstil manuelt), så du får vist en klar firkantbølge på skærmen (typisk 1 kHz ved 3V eller 5V).
Hold øje med firkantbølgens hjørner:
- Underkompenseret (afrundede hjørner): Proben dæmper de høje frekvenser. Dine målinger vil vise for langsomme stigetider.
- Overkompenseret (spidse hjørner / overshoot): Proben forstærker de høje frekvenser kunstigt. Det ligner en fejl i det kredsløb, du tester, selvom det blot er proben.
- Perfekt kompenseret (helt flad top og skarpe 90-graders hjørner): Det er målet. Hvis hjørnerne ikke er skarpe, skal du tage en lille plastik-skruetrækker og dreje forsigtigt på den lille trimmer-kondensator, som sidder enten på selve probehovedet eller på BNC-stikket, indtil firkanten er helt perfekt. Først når dette er gjort, kan du stole på dine måleresultater under servicering.
B. Single Shot: Fangst af engangshændelser og opstartsproblemer
Mange fejl i moderne elektronik opstår i det splitsekund, apparatet tændes, eller når en mikrocontroller genstarter (f.eks. et manglende reset-signal, en spændingsspids eller et defekt dataglimt). Disse hændelser forsvinder på et analogt oscilloskop, men en DSO kan gemme dem i hukommelsen permanent.
Sådan opsætter du en Single Shot-fangst:
Forbered kanalen: Forbind din probe til testpunktet (f.eks. Power-On Reset benet på en processor eller udgangen af en strømforsyning, du mistænker for at gå i knæ ved opstart).
Estimer værdierne: Indstil Volts/Div ud fra den expectede spænding (f.eks. 1V/div for et 3,3V signal). Indstil Time/Div (tidsbasen) til det tidsrum, du vil kigge på (f.eks. 10 eller 50 millisekunder for at se en opstartssekvens).
Konfigurer triggeren: Sæt Trigger Mode til Normal (så skærmen ikke opdaterer automatisk, før betingelsen er opfyldt). Sæt Trigger Source til den aktive kanal. Juster Trigger Level (niveauet) med drejeknappen, så trigger-linjen på skærmen skærer det sted, hvor spændingen ændrer sig (f.eks. til 1,5V for et 3,3V signal).
Aktiver Single: Tryk på knappen SINGLE (eller Single Shot). Knappen vil typisk lyse konstant (ofte klar rød eller gul), hvilket betyder, at oscilloskopet nu står i "arm"-tilstand og lytter. Skærmen fryser og venter.
Udløs fejlen: Tænd for det apparat, du servicerer. I det øjeblik spændingen rammer dit triggerniveau, blinker Single-knappen (eller skifter farve til f.eks. grøn), og skærmen låses øjeblikkeligt med det fangede signal.
Analyser bagefter: Nu kan du slukke for testapparatet, så det ikke brænder af. Brug DSO'ens Horizontal Position (panorering) og Time/Div (zoom) til at spole frem og tilbage i den gemte hukommelse og zoome helt ind på detaljerne i opstarten for at finde fejlen.
C. Målefunktioner (Measure): Automatisk diagnosticering uden regnearbejde
Når du udfører servicearbejde, har du brug for præcise data hurtigt. Hvor du på et analogt oscilloskop skal tælle tern på skærmen og gange med skalaen, kan en DSO gøre det for dig via Measure (Meas) menuen.
De tre mest vitale målinger til fejlfinding:
- Vpp (Peak-to-Peak spænding): Måler den absolutte forskel mellem signalets højeste spids og laveste bund. Genialt til at tjekke, om et digitalt signal (f.eks. et clock-signal) opnår den fulde korrekte amplitude, eller om det er dæmpet på grund af en defekt komponent.
- Vrms (Root Mean Square / Effektivværdi): Viser signalets reelle energiforbandt (svarer til det, et godt multimeter måler). Uundværlig til kontrol af AC-strømforsyninger, transformere og lydforstærkere.
- Frekvens (Frequency): Viser signalets gentagelser pr. sekund direkte i Hz, kHz eller MHz. Hvis en mikrocontroller ikke vil starte op, kan du måle direkte på krystal-oscillatoren. Hvis der står "0 Hz" eller frekvensen svømmer, er krystallet eller de tilhørende kondensatorer defekte.
Praktisk servicetip ved brug af automatiske målinger:
Pas på støjen: En DSO måler alt, hvad den ser i hukommelsen. Hvis dit signal har en meget kort, ubetydelig støj-spids (glitch), vil Vpp øjeblikkeligt springe i vejret, fordi den måler den absolut højeste spids. Kombiner derfor altid de automatiske målinger med dit eget visuelle opsyn på skærmen.
Brug Cursors til manuelle detaljer: Hvis de automatiske målinger bliver forvirrede af et støjende signal, kan du trykke på Cursors-knappen. Det giver dig to flytbare linjer (enten vandrette til spænding eller lodrette til tid), som du manuelt kan placere præcis der, hvor du vil måle, hvorefter oscilloskopet viser den nøjagtige difference (Δ V eller Δ t) mellem dem.
Hvor et oscilloskop lader dig se signalerne i et kredsløb, fungerer en funktionsgenerator (eller arbitrær bølgeformsgenerator) som kredsløbets kunstige stimulus. Den skaber kendte, præcise og stabile bølgeformer (såsom sinus, firkant, trekant og pulser) med fuld kontrol over frekvens, amplitude og DC-offset.
Inden for elektronikservice bruges funktionsgeneratoren til at simulere det signal, som apparatet normalt ville modtage. Ved at sende et fejlfrit testsignal ind i et defekt apparat kan du systematisk spore dig frem til, hvor signalet stopper, bliver forvrænget eller svækkes.
A. Signal-indsprøjtning (Signal Injection) og signalsporing
Dette er den mest fundamentale teknik til fejlfinding i analogt udstyr som forstærkere, radiomodtagere og lydudstyr. Princippet går ud på at sende et kendt testsignal ind i starten af kredsløbet og følge det med et oscilloskop trin for trin (trin-for-trin sporing).
B. Firkantsignalet: Den ultimative stresstest for filtre og stabilitet
Et firkantsignal er unikt, fordi det matematisk set består af en grundfrekvens plus en uendelig række af ulige harmoniske frekvenser (høje frekvenser). Derfor afslører en firkantbølge øjeblikkeligt, hvordan et kredsløb håndterer både meget lave og meget høje frekvenser på én gang.
C. Impedansmatchen og spændingsfælden (50 Ω vs. High-Z)
Dette er den største fejlkilde for begyndere og teknikere, der resulterer i forvirrende måleresultater og forkerte spændingsniveauer.
D. DC-Offset: Fejlfinding med kunstig bias
Mange digitale og analoge kredsløb arbejder ikke omkring 0V (stel), men svæver på en jævnspænding. Funktionsgeneratorens DC-Offset knap lader dig forskyde hele dit testsignal op eller ned.
Elektrolytkondensatorer (el-lytter) er blandt de komponenter i moderne elektronik, der oftest svigter. Når en el-lyt ældes – især i de varme og hårdt belastede switchmode-strømforsyninger (SMPS) – udtørrer dens interne elektrolytvæske. Dette resulterer i, at kondensatorens ESR (Equivalent Series Resistance) stiger dramatisk, længe før dens samlede kapacitet overhovedet ændrer sig mærkbart. Et almindeligt multimeter eller en standard kapacitetsmåler (C-meter) vil ofte erklære en defekt kondensator for "god", mens et ESR-meter øjeblikkeligt afslører sandheden.
A. Den store In-circuit fordel: Hvorfor det virker på printet
Den største praktiske fordel ved et ESR-meter frem for andre testinstrumenter er evnen til at måle komponenter in-circuit (mens de sidder loddet fast på printet).
B. Husk afladning! Den livsfarlige fælde for dit testudstyr
Før dine prober overhovedet rører printet, skal du eliminere den største risiko ved ESR-målinger: restspænding.
C. Fysikken bag målingen: Impedans, ESR og ESL
For at kunne tolke dine måleresultater korrekt, skal du forstå, hvad instrumentet reelt gør. Et ESR-meter sender et højfrekvent vekselspændingssignal (typisk en sinus- eller firkantbølge på 100 kHz) igennem kondensatoren.
D. Fælden ved In-circuit målinger: Parallelforbindelser
Selvom testspændingen ikke åbner for transistorer og dioder, er der en fundamental fysisk begrænsning ved in-circuit fejlfinding: Parallelle strømveje.
E. Resultat og tolking af ESR-værdier
Når du har sikret dig mod ovenstående fejlkilder, aflæser resultatet. De fleste ESR-metre har et diagram trykt direkte på fronten (eller vist på skærmen), som guider dig ud fra kondensatorens kapacitet (µF) og spænding (V).
Et standard digitalt oscilloskop (DSO) med op til 4 kanaler kan måle og afkode en lang række serielle og parallelle digitale protokoller. For at afkode protokollerne direkte på skærmen kræver det typisk, at dit oscilloskop har en indbygget seriel afkodningsfunktion (Serial Decode). Har det ikke det, kan du stadig se de rå elektriske pulser (bits) på skærmen og tælle dem manuelt, men afkodningsfunktionen oversætter signalerne direkte til hex-værdier, binære koder eller ASCII-tekst.
Her er de vigtigste protokoller, en 4-kanals DSO typisk kan måle:
1. Protokoller der kræver 1 til 2 kanaler (De mest almindelige)
Da disse protokoller kun bruger et eller to signaler, kan du nemt overvåge dem på en DSO og endda måle flere uafhængige busser på samme tid:
2. Protokoller der kræver 3 til 4 kanaler (Hvor alle indgange udnyttes)
Disse protokoller er mere komplekse og kræver, at du tager alle 3 eller 4 kanaler i brug på dit oscilloskop samtidigt:
3. Differentielle og specialiserede busser (Kræver høj båndbredde)
Vigtige huskeregler ved måling af digitale protokoller:
Fejlsøgning af digitale protokoller med DSO
Når du udfører servicearbejde på moderne elektronik, handler fejlsøgning sjældent om blot at finde en brændt modstand. Ofte virker den analoge del af kredsløbet perfekt, men kommunikationen mellem chippene svigter. Når du fejlsøger serielle protokoller (som I2C, SPI, UART og CAN) med et digitalt oscilloskop (DSO), skal du opdele din fejlfinding i to faser: Den fysiske signaltest (Det elektriske lag) og Den logiske analysetest (Protokollaget).
Fase 1: Fejlsøgning på det fysiske lag (Hardwarefejl)
Før du begynder at tolke på de data, der sendes, skal du sikre dig, at de elektriske rammer er i orden. Hvis signalformen er ødelagt, kan modtagerchippen ikke læse bitterne.
Fase 2: Fejlsøgning på protokollaget (Logiske fejl)
Hvis signalerne ser elektrisk pæne ud, skal du bruge DSO'ens Serial Decode og avancerede Trigger-funktioner til at afsløre software- eller protokolfejl.

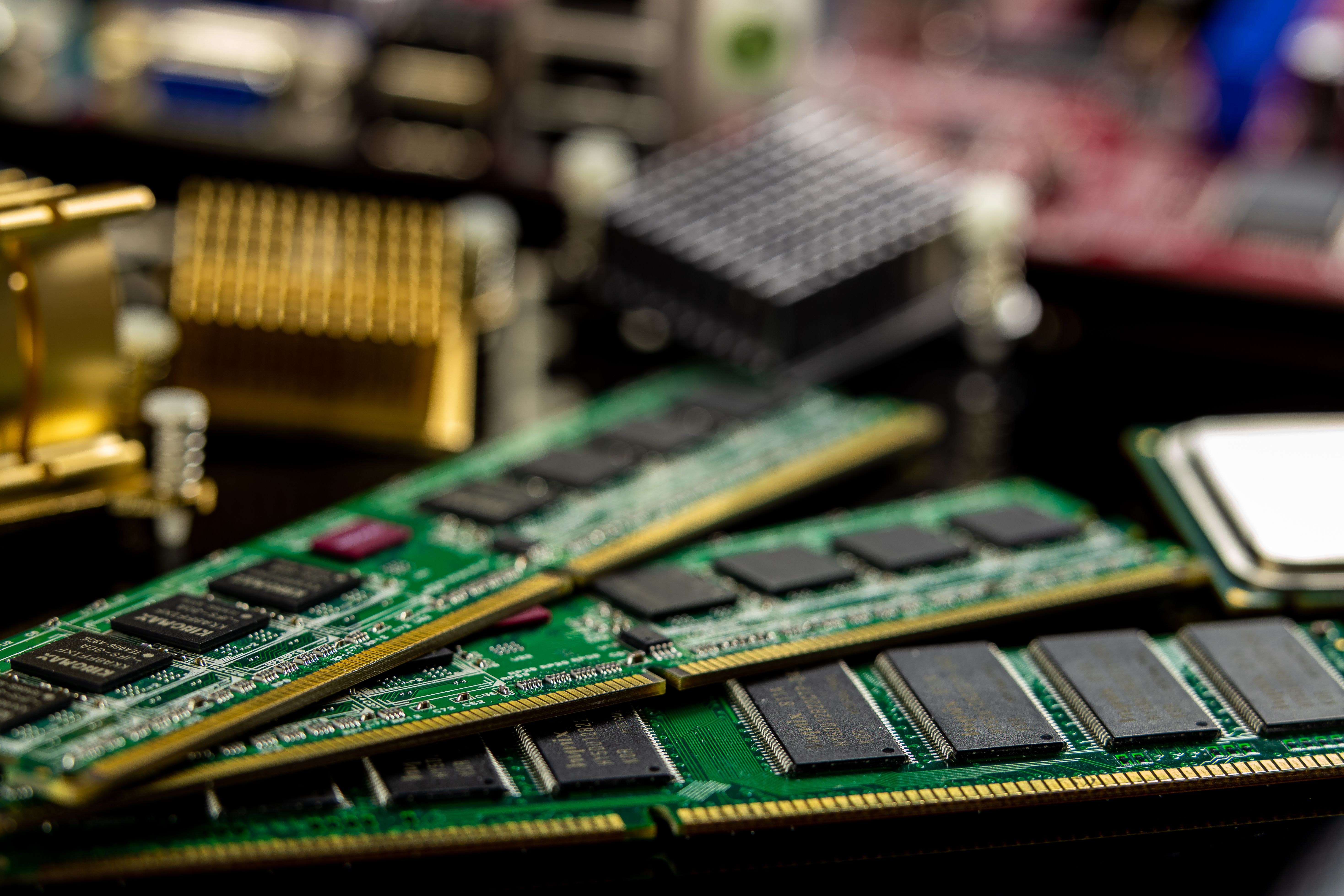

Når du står med et defekt print uden en servicemanual eller et diagram, skifter fejlsøgningen karakter fra at være en "tjekliste" til at være ren detektivarbejde. Her er en detaljeret, trinvis guide til, hvordan du kortlægger et ukendt kredsløb, opbygger dine egne diagrammer og analyserer signalvejen.
Før du dykker ned i de enkelte komponenter, skal du zoome ud og opdele printet i logiske funktionelle blokke. Det giver dig et mentalt kort over, hvordan strøm og signaler flyder gennem apparatet. Sådan gør du i praksis:
Når du har lokaliseret den mistænkelige blok (f.eks. manglende signal), skal du genskabe det præcise diagram for netop denne sektion (Reverse Engineering).
Nødvendigt udstyr: Et multimeter med en hurtig kontinuitetstester ("bipper"). Godt lys og eventuelt en lup/smartphone. En fintip-tusch eller tegneprogram (KiCad/EasyEDA).
Undersøg om blokken opfører sig korrekt ved at måle signalniveauerne på dens ind- og udgange.
[ Forsyningsspænding ]
(Tjekkes først med DMM)
│
▼
[ Input Signal ] ──► [ BLOK ] ──► [ Output Signal ]
(Er det til stede?) (Er det forvrænget/væk?)
At kunne måle en fejl er kun halvdelen af kampen; man skal også kunne udskifte komponenten uden at ødelægge printet.
En guide til, hvordan defekte komponenter reelt ser ud i virkeligheden, før man overhovedet finder måleudstyret frem.
Strømforsyninger (især SMPS) er skyld i en meget stor del af alle elektronikfejl. Sådan isolerer du fejlen sikkert.
Begyndere fokuserer ofte på ikke at få stød af apparatet, men glemmer, at de selv kan give apparatet et stød, der ødelægger det.
En hurtig oversigt over uundværlige, flydende hjælpemidler på værkstedsbordet.
At skaffe en servicemanual (eller et diagram/schematic) er ofte det vigtigste skridt til at løse en kompleks fejl i elektronisk udstyr. Hvor brugermanualen forklarer, hvordan man betjener apparatet, indeholder servicemanualen diagrammer, komponentlister (BOM), adskillelsesguides og spændingstestpunkter. Her er en komplet oversigt over, hvordan du skaffer dem, hvad de koster, og hvor du finder dem online.
Internettet bugner af arkiver med servicemanualer, som er indscannet og uploadet af teknikere gennem årtier. De kan groft opdeles i gratis databaser og betalte portaler.
Nogle producenter (især inden for professionelt testudstyr som Keysight/Agilent/HP og Tektronix) har valgt at lægge servicemanualerne til deres ældre (og nogle gange nyere) instrumenter frit tilgængeligt på deres hjemmesider under "Support" eller "Document Library".
Prisen på en servicemanual afhænger fuldstændig af, hvor sjældent udstyret er, og hvem der udbyder den.
Hvem der har adgang til manualerne, er i høj grad styret af producenternes politikker og den såkaldte "Right to Repair" (Retten til at reparere) lovgivning.
Tekniker-tip: Hvis du mangler en manual til en hvidevare, er det ofte nemmere at søge på det specifikke modelnummer på tyske, engelske eller amerikanske reparatørfora, hvor teknikere deler dokumenterne internt.
Her er en oversigt med direkte, fulde links til nogle af de største og mest populære databaser på nettet, hvor du kan finde servicedokumentation, diagrammer og manualer til alt muligt blandet elektronik:
En af verdens største og mest alsidige databaser. Her finder du diagrammer til alt fra hi-fi og TV til testudstyr.
https://elektrotanya.comBrugerdrevet portal med diagrammer, service-menukoder og tekniske dokumenter til blandet elektronik.
https://eserviceinfo.comDen ultimative database til analogt stereo- og lydudstyr som preamps, poweramps, tunere og modtagere.
https://hifiengine.comOprindeligt danskbaseret, med over 90.000 diagrammer udelukkende til professionelt lydudstyr, musikinstrumenter og hi-fi.
https://audiocircuit.dkGigantisk portal. Søger du på et modelnummer, gemmer komplette servicemanualer sig ofte i tekniske sektioner.
https://manualslib.comGlobalt elektronikforum, hvor teknikere deler sjældne diagrammer og reverse-engineering-notater.
https://www.eevblog.com/forum/repair/Gratis PDF-ressourcer til at dygtiggøre dig yderligere inden for elektronikreparation.
En praktisk og letlæselig guide fra Talking Electronics. Bogen er en fremragende introduktion til systematisk at gribe reparationer an, forstå almindelige komponentfejl og få succes med at fikse hverdagens defekte elektronik uden at fare vild i tung teori.
En tungere og meget omfattende fagbog (på over 400 sider). Den går i dybden med avanceret fejlsøgning på komponentniveau, motorstyringer, digitale kredsløb og brugen af professionelt måleudstyr. Perfekt til dig, der vil nørde detaljerne.
Visuel læring er uvurderlig, når det kommer til loddeteknik, brug af måleudstyr og praktisk fejlsøgning. Her er en samling af nogle af de bedste lærerige videoressourcer online.
Fremragende kanal med Sorin, der udfører dybdegående, no-nonsense reparationer af bærbare computere, bundkort og moderne forbrugerelektronik. Stor fokus på mikrolodning og skematisk fejlsøgning.
En fantastisk dansk kanal! Følg med i praktiske reparationer af alt fra hi-fi og forstærkere til hverdagsapparater. Perfekt til at se diagnosticering forklaret på et klart og forståeligt dansk.
En omfattende playliste dedikeret til fundamentale teknikker inden for elektronikreparation. Gennemgår systematisk komponenttest, brug af multimeter og basal printkortsanalyse.
Kanal der leverer komplette gennemgange af reparationer på komponentniveau. Gode videoer der demonstrerer brug af strømforsyninger og varmebilledkameraer til at lokalisere kortslutninger.
Præcis som navnet antyder: En glimrende kanal til at bygge sit fundament op fra bunden. Fokus på at lære principperne bag diagnosticering og test af passive/aktive komponenter på printplader.
En af de mest pædagogiske kanaler. Gennemgår avanceret teori på en letforståelig måde, herunder hvordan switchmode-strømforsyninger (SMPS) virker, og hvordan man sporer strømfejl systematisk.
En nøje udvalgt videoplayliste der samler dybdegående teori og essentielle testprocedurer for teknikere. Perfekt at have kørende i baggrunden ved værkstedsbordet.
Australsk tekniker der udfører utroligt detaljerede reparationer af testudstyr, måleinstrumenter og klassisk elektronik. Har et ekstremt stærkt fokus på ægte reverse engineering på højt niveau.
En stærk samling af videoer, der går helt ned på printniveau. Lær hvordan du tester SMD-komponenter, sporer kortslutninger (short-to-ground) og udskifter defekte IC-kredse med varmluft. En god ressource for at se teorien fra artiklen udført i praksis.
En playliste dedikeret til analog lyd og forstærker-reparation. Gennemgår praktisk diagnosticering af udgangstransistorer, strømforsyninger i forstærkere og generelle teknikker til at finde fejl i lydkredsløb ved hjælp af systematisk signalsporing.
Vintage elektronisk reparation & restaurering fylder meget på Marks værksted, men Mark arbejder på hvad som helst, der kommer ind! Lige fra grammofoner til spillekonsoller. Antikke radioer, klassiske computere, retro-Hi-Fi, jukeboksdele og masser af ting, han aldrig har set før!
Vintage elektronisk reparation & restaurering fylder meget på Marks værksted, men Mark arbejder på hvad som helst, der kommer ind! Lige fra grammofoner til spillekonsoller. Antikke radioer, klassiske computere, retro-Hi-Fi, jukeboksdele og masser af ting, han aldrig har set før!HowFixit tilbyder overskuelige, trinvise vejledninger, der gør det nemt at reparere og opgradere alt fra iPhones og Apple Watches til droner, bærbare computere og spillekonsoller som PlayStation, Xbox og Nintendo.Her deler de ud af praktisk viden og smarte fejlfindingstricks, så både nybegyndere og erfarne teknikere kan udføre reparationer som professionelle. Ved at følge kanalen bliver man en del af et passioneret fællesskab af tech-entusiaster og får adgang til de nyeste teknikker og trends inden for tech-reparation.
